| 1. NTP Master Clock |
| 1) |
Mobatime®의 NTP Masterclock (Timeserver)은 기본적으로 GPS Receiver를 통해 인공위성으로부터 정밀한 UTC Time Data (참조시각)를 무선으로 수신하여 스스로 동기하고, Ethernet Network을 통해 하위 다른 시스템의 NTP Client (Server, PC 등) 장비에 시각정보를 전송하여 정확하고 동일한 시각으로 동기(Synchronization)하도록 구성됩니다. |
| 2) |
NTP client 장비와 Masterclock은 Network을 통해 "Client to Server" 모델로 구성되어 시각정보를 요청하고 수신하는데, NTP Packet의 Round-trip time으로 Network 지연시간을 계산하여 보정하므로 정밀한 시각동기가 가능하여 Masterclock으로부터 먼 거리에 떨어져 있는 NTP client 장비가 동기하더라도 시간오차로 인한 문제가 발생하지 않습니다. |
| 3) |
Clock System의 가용도(Availability)와 정밀도(Accuracy)를 높이기 위해 Master clock과 동일하게 Submasterclock을 이중화(Redundant)로 구성합니다. |

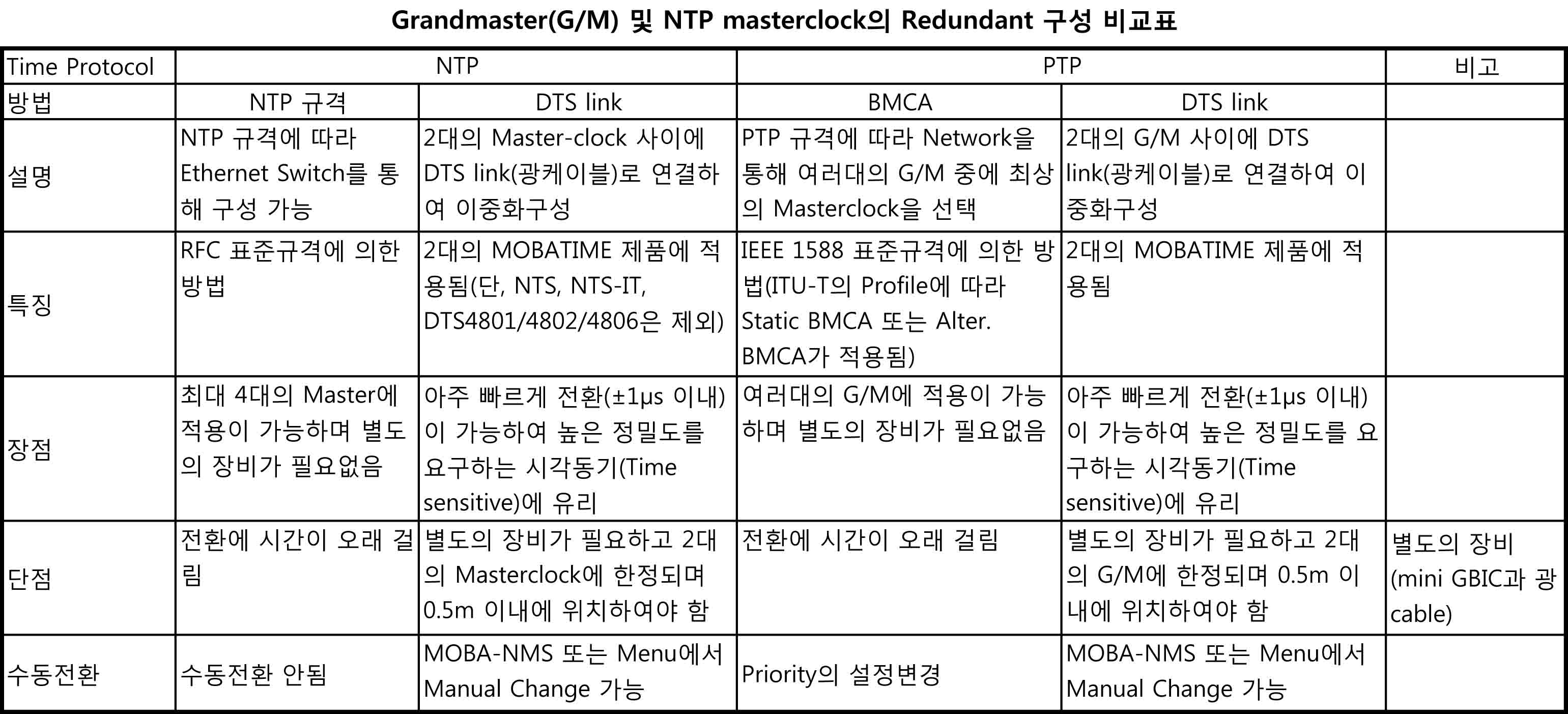

| (NTP 및 PTP의 Redundant 구성방법 비교표) |
| * |
NTP Masterclock의 종류 |
| |

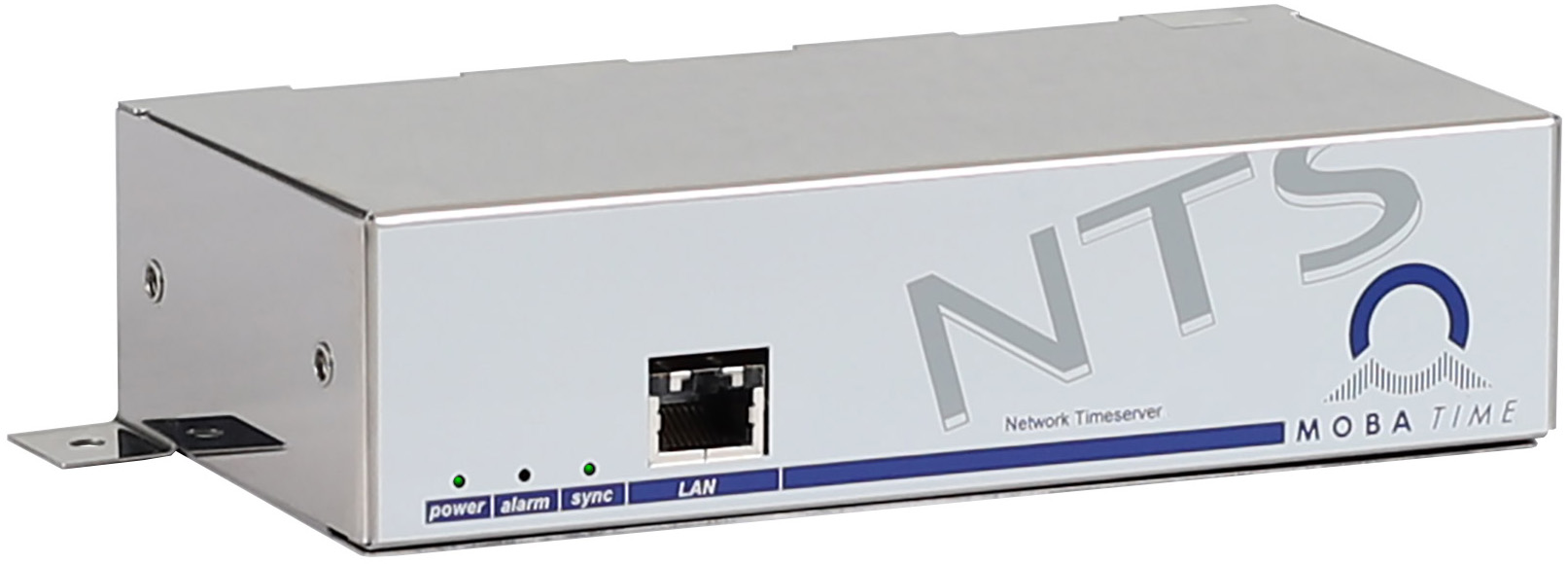

(1) 저가용 : NTS (Telnet access), NTS-IT (Web 또는 Telnet access) |

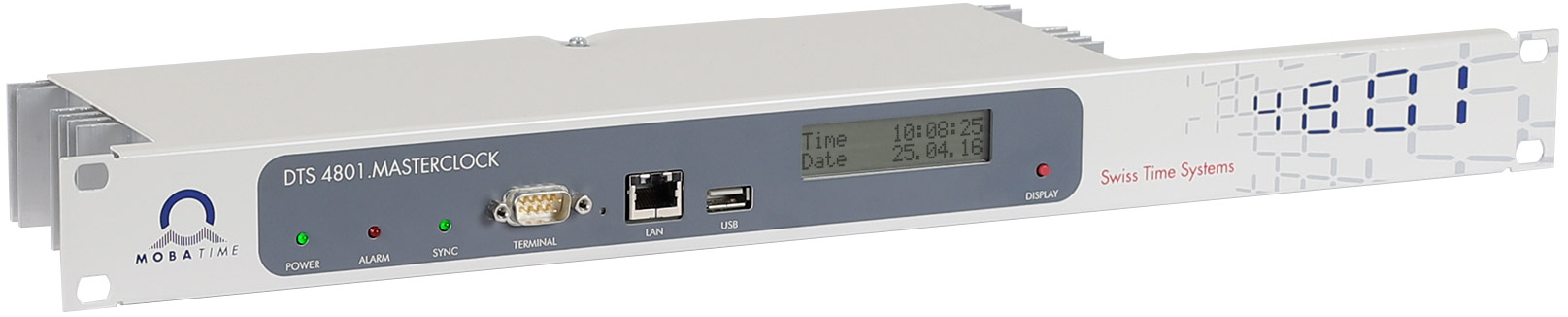

| (2) 일반용 : DTS 4801 (Serial, Mobaline), DTS 4802 (2*Mobaline), DTS 4806 (6*Mobaline) |

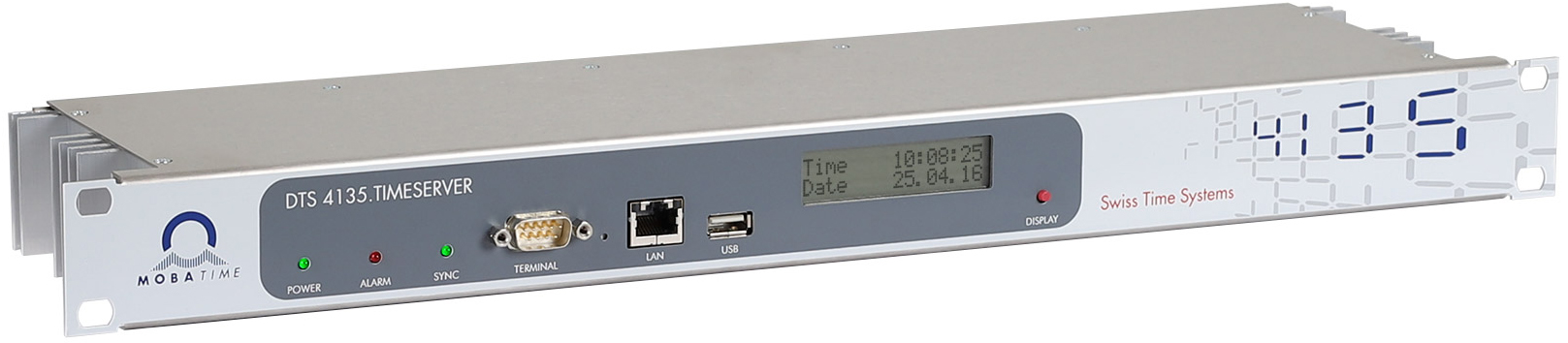

| (3) 정밀용 : DTS 4135 (TCXO, IRIG-B), DTS 4136 (OCXO, IRIG-B) |

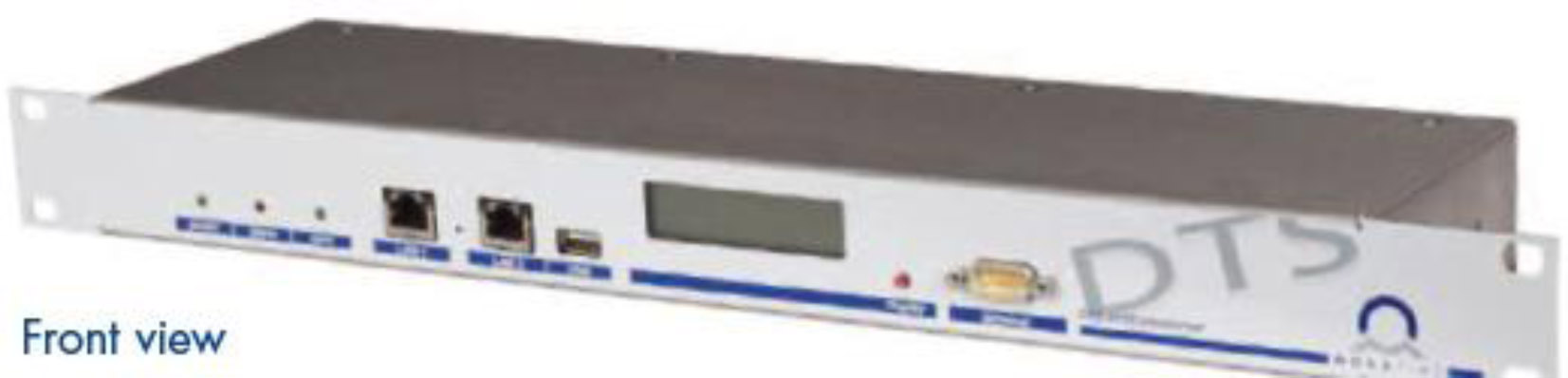

| (4) Dual N/W용 : DTS 4132 (TCXO, Mobaline, Serial), DTS 4138 (TCXO, IRIG-B, Serial) |
| 2. PTP Grandmaster(GM) Clock |
| 1) |
PTP GM 및 PTP Slave Clock의 종류 |

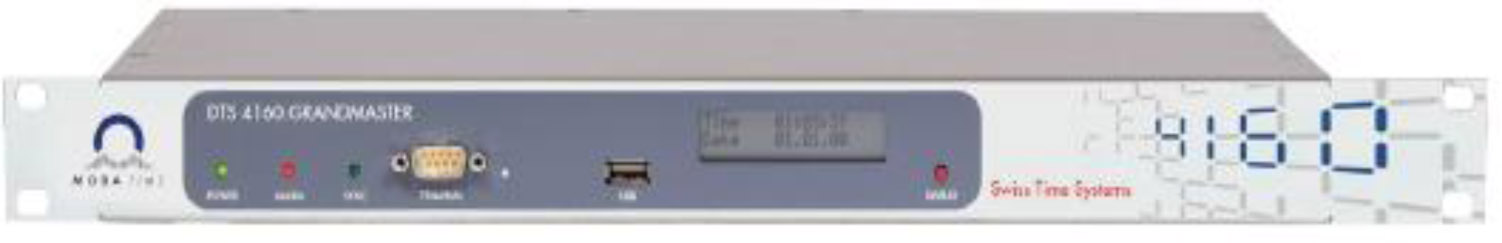

| (1) 기본모델 : DTS 4160 (OCXO 또는 Rubidium, 4 Gigaport, PTP, NTP, SyncE, E1, IRIG-B) |

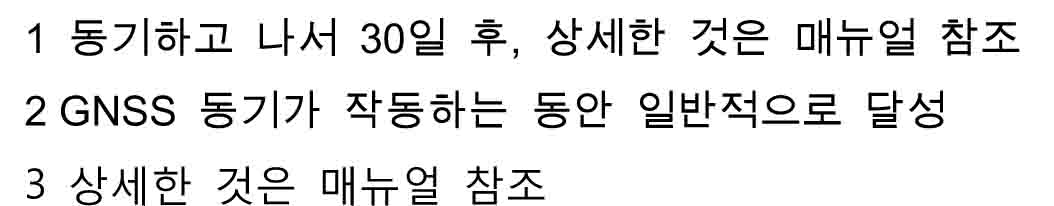

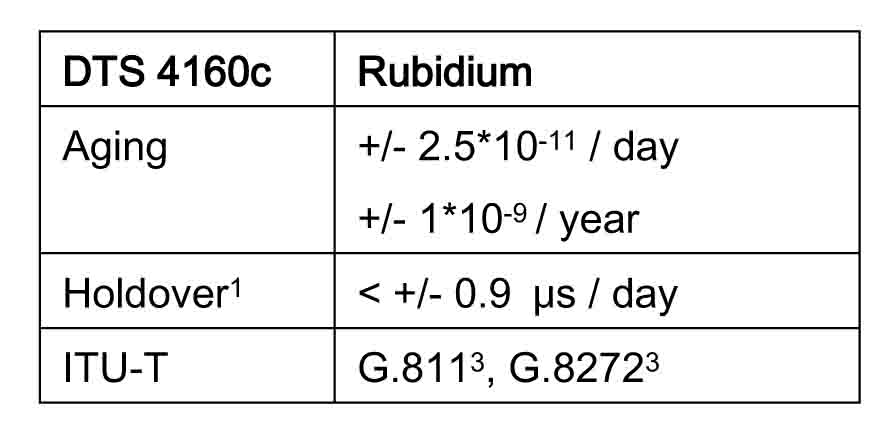

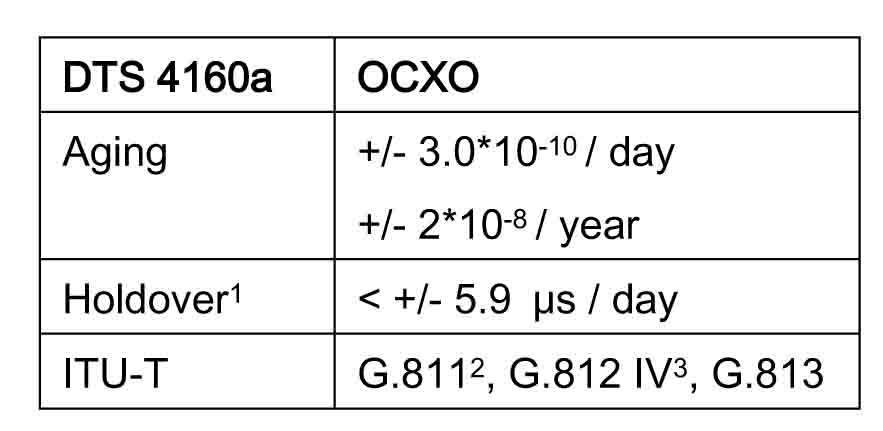

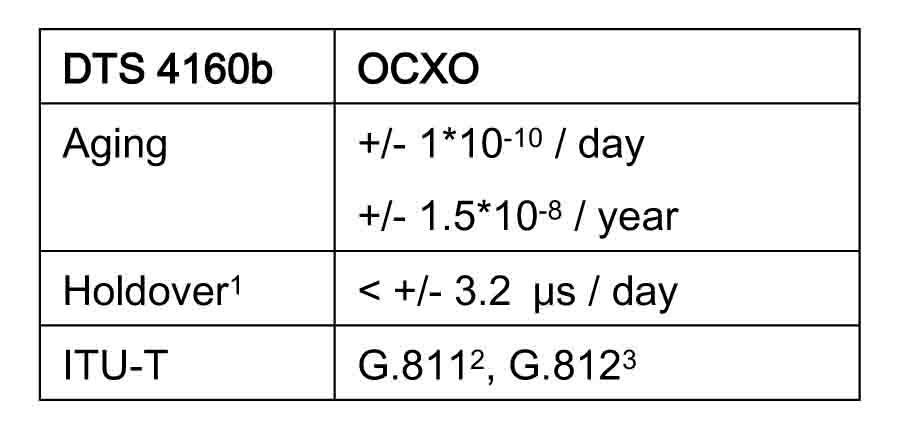

| DTS 4160은 ITU-T Telecom 규격에 따라 아래 3가지의 Oscillator 선택이 가능합니다. |
 |
 |
 |
 |
| (2) 경제모델 : DTS 4150 (TCXO, 4 Gigaport, PTP, NTP, SyncE) |

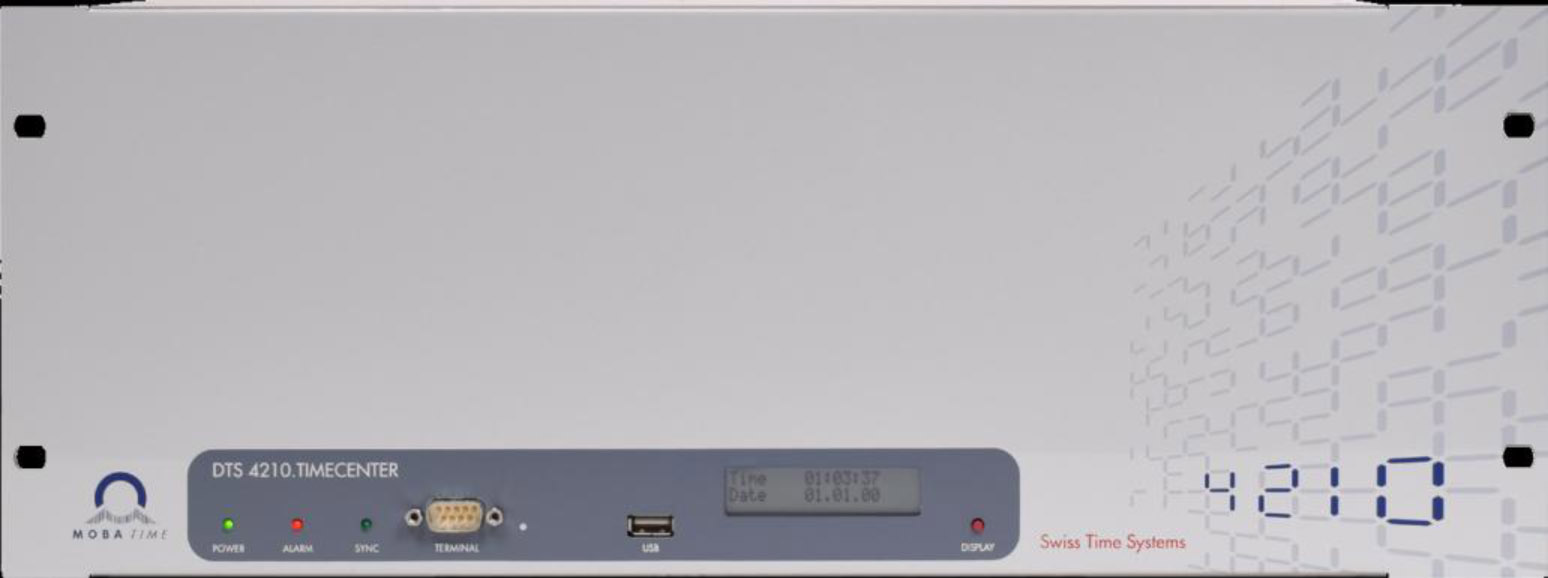

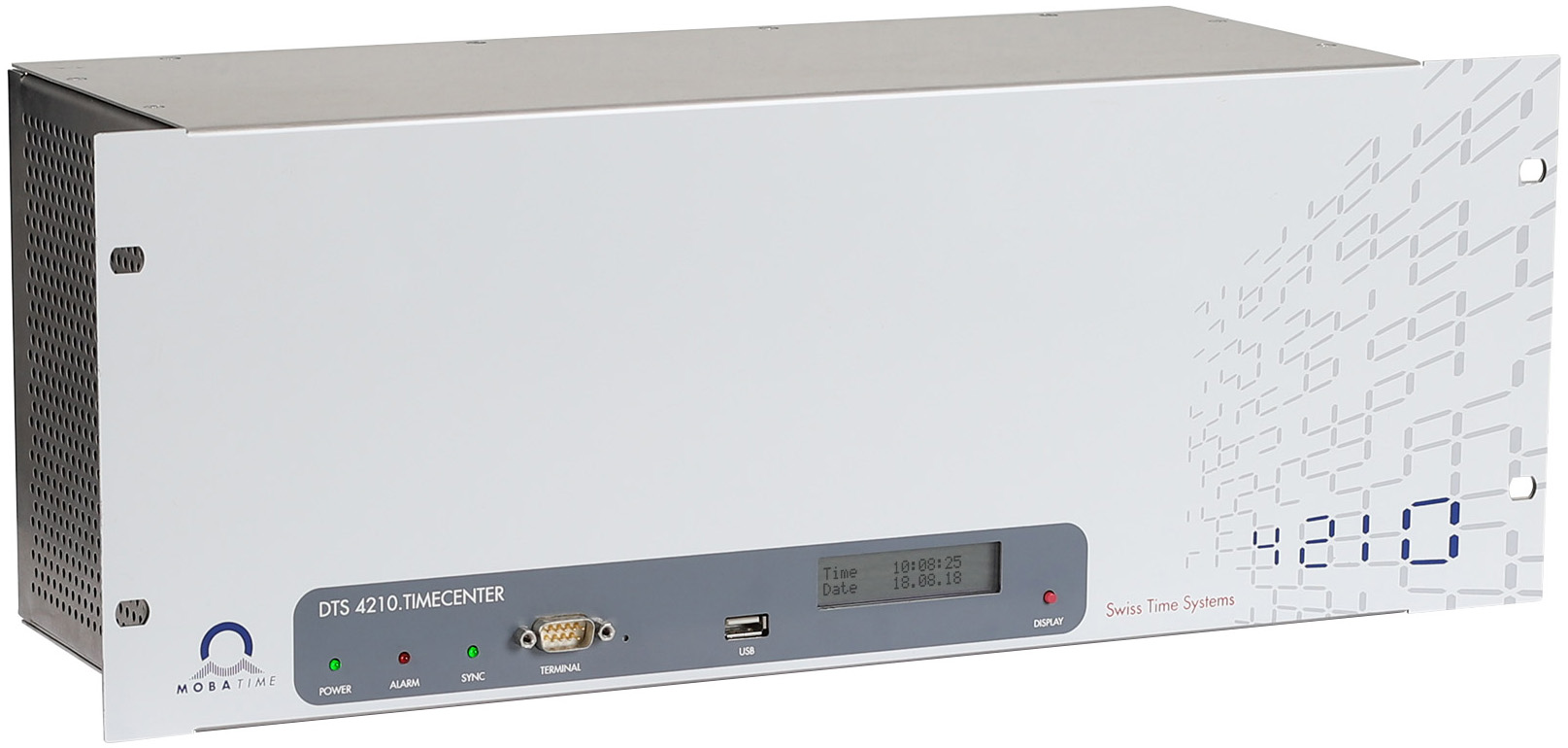

| (3) 대형모델 : DTS 4210.timecenter (Rubidium, 16 Gigaport, PTP, NTP, SyncE, E1, IRIG-B) |

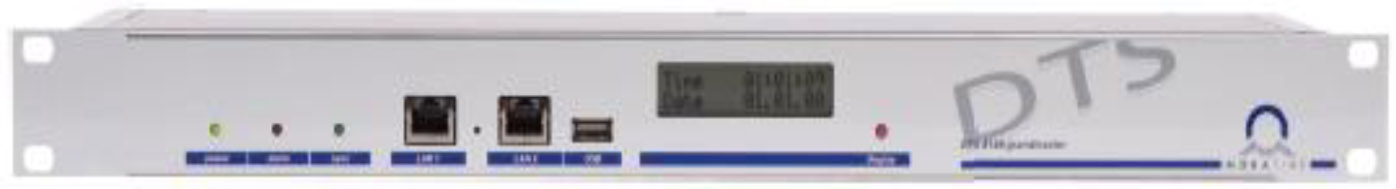

| (4) 간이모델 : DTS 4148 (OCXO, 2*10/100 port, PTP, NTP, IRIG-B) |

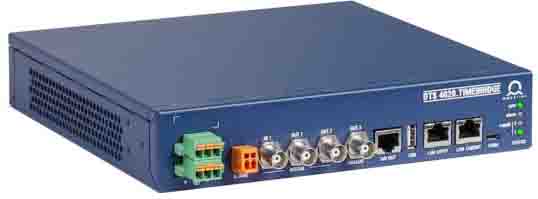

| (5) PTP Slave : DTS 4020.timebridge(입력: PTP, NTP, Frequency, SyncE / 출력: NTP, TOD,IRIG-B) |
| 2) |

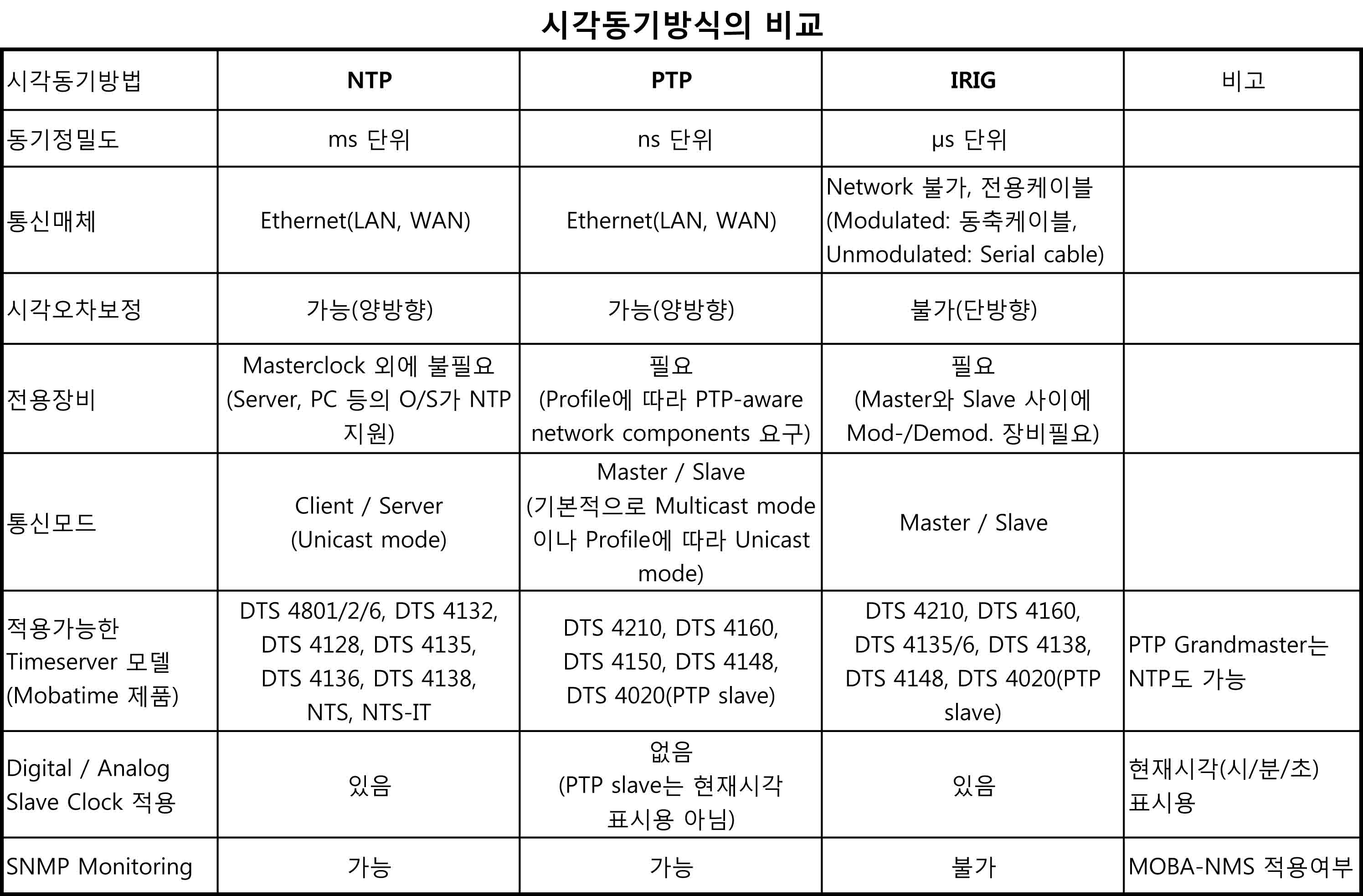

개략적인 PTP와 NTP의 차이를 이해하기 위하여 PTP와 NTP 시각동기비교를 참고합니다. |
| 3) |
MobaTime® GM은 PTP 관련 국제규격에 맞게 설계되었으며, 요구하는 성능과 높은 수준의 정밀도를 충족합니다. |
| 3. NTP Masterclock용 Slave Clock (Analog / Digital) |
| 1) |
Slave Clock으로 시각정보를 전송하기 위한 재래방식(모터구동형), 자기보정방식(MOBALINE 등), NTP Ethernet 방식(NTP/PoE), 무선방식(WiFi), 단독형(GPS와 직결)의 5가지 Time Distribution 기술에 따라 NTP/PoE, Mobaline, RS-485/Serial Telegram, IRIG-B /AFNOR, DCF/Pulse, WiFi/WiFi5, Impulse 등 여러가지 구동방식의 Slave Clock을 현장 여건에 맞게 선택 가능합니다. |
| 2) |
Ethernet방식의 Slave Clock은 Switch의 각 Port에 1:1로 LAN cable을 연결하는데, Slave Clock의 소비전력에 따라 NTP 또는 PoE 모델을 선택할 수 있으며, NTP 타입은 전원선과 LAN cable이 필요하지만, PoE 타입은 LAN cable만 결선하므로 배선비가 절감됩니다. |
| 3) |
MOBALINE의 Slave Clock은 하나의 케이블(2가닥)에 아나로그클럭과 디지털클럭을 순서와 극성에 관계없이 함께 연결할 수 있어서 배선 및 결선작업이 편리하고 Self-Setting(자동맞춤) 기능이 있어 초기설치 시에도 수동으로 현재시각을 맞출 필요가 없으므로 작업이 쉽고 편리합니다. |
| 4. System Management Software(MOBA-NMS) |
| 1) |
MOBA-TIME 제품 중 Ethernet 방식의 제품은 장비구성 및 유지관리가 편리하도록 MOBA-NMS로 PTP GM, NTP Timeserver, Digital Clock, Analog Clock의 개별, 그룹별 또는 전체로 관리가 가능합니다. 따라서, 설정변경 / 구성변경 뿐 만 아니라 실시간으로 장애 및 상태정보를 SNMP로 수집하여 편리하게 원격으로 감시 및 제어가 가능 합니다. 그리고, 사용자 관리기능이 있어 보안 관리가 가능하며, configuration file을 저장하고 Load 할 수 있습니다. |
| 2) |
관리할 장비(Master와 Slave)의 수량에 따라 Pro Limited, Pro Unlimited, Expert의 선택이 가능합니다. 또한, License 이므로 가격이 저렴합니다. |
| 3) |
Time zone table과 Firmware의 update 외에도 부가적인 기능을 보유하고 있습니다. |
| 5. 제품신뢰성 및 납품실적 |
| |
MTBF 250,000시간 이상의 신뢰성을 가지며, CE 인증된 제품으로서 75년 동안 전세계 주요 공항, 철도/지하철, IDC/관제쎈타, 병원, 학교, 공공건물, 발전소, 공장 등에 많은 납품 실적이 있는 우수한 제품입니다. |
|
